① 配備22輸入×12總線全矩陣混合器，包括8個子輸入系統。
② 10個話筒/線路輸入，帶高品質話筒前置放大器，帶立體聲放大器（CH 7/8、9/10可作為立體聲鏈接）。
③ 最多可將兩組懸掛式陣列話筒ES954（另售）連接到話筒輸入。
④ 8個帶BTL電路的平衡輸出。
⑤ 2個非平衡立體聲輸出和話筒電平輸出。
⑥ USB音頻輸入/輸出（1路立體聲輸入，1路立體聲輸出）。
⑦ 獨立的4組SmartMixer，具有可選的增益共享或門控模式。
⑧ 配備回聲消除器（最多10個話筒輸入）和噪聲消除器，可同時使用。
⑨ 每個輸入系統配有4段均衡器（子輸入僅低切），每個輸出系統為12段均衡器。
⑩ 配備10個壓縮器/除頻器和8個頻段的反饋抑制器，可插入于每路輸入/輸出系統。
? 2個帶Ducker功能的非平衡立體聲輸入。
? 每個輸出系統都具有一個限副器。
? 配備方便的振蕩器功能，可檢查每個輸出系統的音頻。

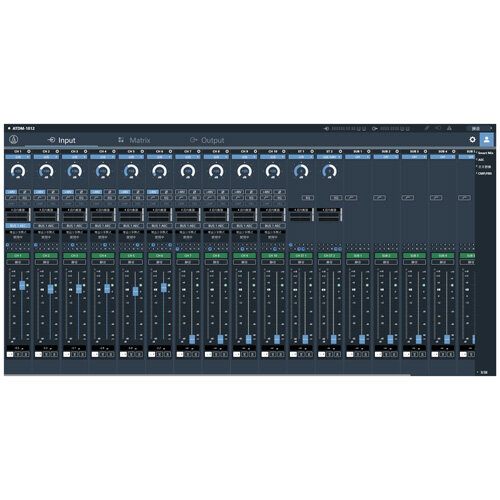

? 可以從前面板進行音頻輸入/輸出設置，可以使用 Web Remote 從PC進行詳細設置。
? 通過 Web Remote Manager 應用程序可以進行離線設備設置。
? 可以通過IP遠程協議從外部進行控制。
? 含中文操作界面。
頻率響應
20 Hz ~ 20 kHz (話筒 -16 dBu) : +1.0/-1.0 dB
20 Hz ~ 20 kHz (話筒 -60 dBu) : +1.0/-2.0 dB
20 Hz ~ 20 kHz (線路 24 dBu) : +1.0/-1.0 dB
20 Hz ~ 20 kHz (線路 -40 dBu) : +1.0/-2.0 dB
動態范圍 (典型值)
112 dB 或以上，A 加權/ST
信噪比
92 dB 或以上，A 加權/ST
動態余量
20 dB 或以上
等效輸入噪音
- 127 dBu 或以下，Rs = 150 歐姆
共模抑制比
80 dB 或以上，1 kHz
噪聲
-88 dBu 或以下，A 加權
最大增益
64 dB
通道分離度
-80 dB 或以下，1 kHz統一
總諧波失真
0.03% 或以下，1 kHz統一
音頻輸入
MIC 最大： 0 dBu
MIC 統一： -40 dBu
LINE 最大： +24 dBu
LINE 統一： +4 dBu/0 dBV/-10 dBV/-20 dBV
ST 最大： +20 dBV
ST 統一： 0 dBV/-10 dBV/-20 dBV
音頻輸出
OUTPUT 1~8 最大：+24 dBu/+20 dBV/+10 dBV
OUTPUT 1~8 統一：+4 dBu/0 dBV/-10 dBV
OUTPUT ST 最大：+20 dBV/+10 dBV/-13 dBV
OUTPUT ST 統一：0 dBV/-10 dBV/-33 dBV
供電
100～240 V AC (50/60 Hz)
額定功率
65 W
工作環境溫度
0 ~ 40° C
工作環境濕度
25 ~ 85% (無結露)
尺寸
482.6 mm × 44 mm × 324.3 mm (寬 × 高 × 深)
重量
3.6 公斤
幻像電源
直流 48V
輸入衰減
-24 dB

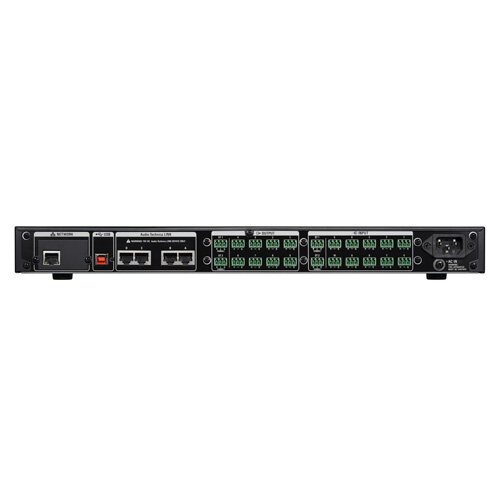

輸入端子
MIC/LINE INPUT 1 ~ 10 歐式鳳凰插接頭 (3針)
ST INPUT 1/2 歐式鳳凰插接頭 (3針)
輸出端子
OUTPUT 1~8 歐式鳳凰插接頭 (3針)
ST OUTPUT 1/2 歐式鳳凰插接頭 (3針)
控制
IP 協議：1個RJ-45
IP 地址: 192.168.33.102 (原廠默認)
通信速度：100 Mbps
鏈路連接
IP 協議：4個RJ-45
通信速度：100 Mbps
USB 連接
通道：1個立體聲輸入，1個立體聲輸出 (24位)
通信速度：高速 (480 Mbps)
模-數 / 數-模 轉換
分辨率：24位
動態范圍：115 dB
標配
歐式鳳凰插接頭 (22個)、電源線
ATDM-1012 輸入/輸出指標
輸入端子
1 ~ 10 (MIC) -
增益：20 ~ 60 dB;
負載阻抗：1.6 kΩ;
輸入電平 - 最小值：-60 dBu;
輸入電平 - 標稱值：-40 dBu;
輸入電平 - 最大值：-20 dBu;
連接器：歐式鳳凰插接頭 (平衡)
1 ~ 10 (LINE) -
增益：20 ~ 60 dB;
負載阻抗：10 kΩ;
輸入電平 - 最小值：-40 dBu;
輸入電平 - 標稱值：+4 dBu/0 dBV/-10 dBV/-20 dBV;
輸入電平 - 最大值：+24 dBu;
連接器：歐式鳳凰插接頭 (平衡)
ST 1/2 (L/R) -
負載阻抗：10 kΩ;
輸入電平 - 標稱值：0 dBV/-10 dBV/-20 dBV;
輸入電平 - 最大值：+20 dBV;
連接器：歐式鳳凰插接頭 (非平衡)
輸出端子
BAL 1 ~ 8 -
負載阻抗：150Ω;
輸入電平 - 標稱值：+4 dBu/-10 dBV/0 dBV;
輸入電平 - 最大值：+24 dBu;
連接器：歐式鳳凰插接頭 (平衡)
UNBAL 1/2 (L/R) -
負載阻抗：150Ω;
輸入電平 - 標稱值：0 dBV/-10 dBV/-33 dBV;
輸入電平 - 最大值：+20 dBu;
連接器：歐式鳳凰插接頭 (非平衡)
