鐵三角 ATW-DA2214_UHF頻段天線分配系統

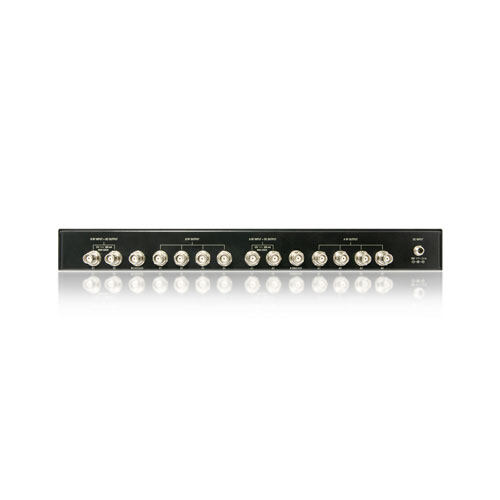

鐵三角 ATW-DA2214 UHF頻段天線分配系統

有源UHF分集天線分配系統

① 寬頻帶 470-990 MHz。

② 使用兩對天線便能夠為多個無線系統提供接收信號。

③ 每個天線通道可匯合兩個輸入射頻信號，并提供一個串聯輸出。

④ 高OIP3電平，可大程度地防止互調干擾。

⑤ 每個天線輸入端子提供高達 12V/300mA 的天線供電。

⑥ 用于完善鐵三角無線系統的設計。

⑦ 適用于在 470-990 MHz范圍內運行的其他無線系統。

工作頻率

UHF 頻段, 470 - 990 MHz

輸入端子

2 × 2 個匯合輸入 - BNC 端子

輸出端子

2 × 4 個分配輸出、2 × 1 個串聯輸出 - BNC 端子

OIP3

+37dBm (典型)

射頻輸出增益

+1.0 dB ± 2.0 dB

輸入/輸出增益

+1.0 dB ± 2.0 dB

幻像電源

直流12 V，最大300 mA × 4

供電

交流100 ~ 240 V (50/60 Hz) ~ 直流18V 3.3 A (中心正極) 切換式外接電源

工作環境溫度

-5°C ~ 45°C

尺寸

402 mm 寬 x 44.5 mm 高 x 232 mm 深 (不含突出部分)

重量

3.5 公斤

標配

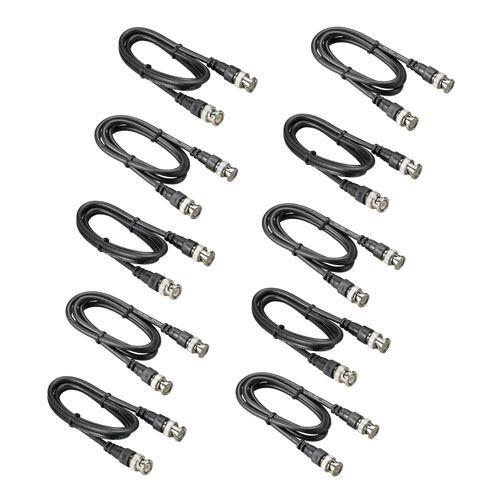

機架安裝套件(2個機架安裝件、6顆安裝螺釘)、BNC連接線 - 10根, 交流電源適配器
